小电路、小原理、小经验
发布时间：16-11-21 11:37 作者：admin
电路来源于日常工作常用的一些基础电路，原理是新手或菜鸟比较容易疑惑的基础概念：

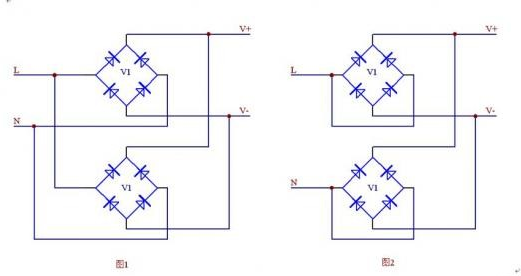

1、整流桥并联 在小功率设计中，一般很少用到整流桥的并联，但在某些大功率输出的情况下，不想增添新的器件单个整流桥电流又不满足输入功率要求，就需要用到整流桥的并联了，整流桥的并联不能采用两个整流桥各自整流后直流并联的方式，也就是不能采用图1的方式，因为整流桥没有配对，单纯靠自身的V-I特性，一般是无法均流的，这样就会造成两个整流桥发热不一致。而采用图2的方式，通常认为在一个封装内的两个二极管是非常匹配的，是可以均分电流的，所以采用图2的方式就可以实现整流桥的并联了。

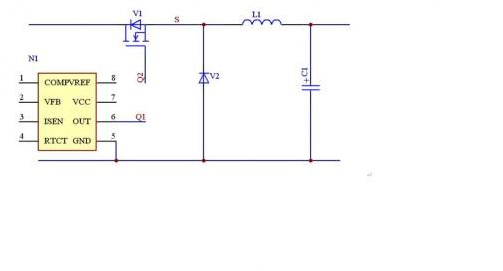

2、浮地驱动： 在驱动电路设计中，经常会提到MOS管需要浮地驱动，那么什么是浮地驱动呢？简单的说就是MOS管的S极与控制IC的地不是直接相连的，也就是说不是共地的。以我们常用的BUCK电路为例，如下图：控制IC的地一般是与输入电源的地共地的，而MOS管的S极与输入电源的地之间还有一个二极管，所以控制IC的驱动信号不能直接接到MOS管的栅极，而需要额外的驱动电路或驱动IC，比如变压器隔离驱动或类似IR2110这样的带自举电路的驱动芯片。
当然还有另外的方式，那就是采用别的方式给控制IC供电，然后将控制IC的地连接到MOS管的S端，这样就不是浮地了，控制IC的输出就可以直接驱动MOS管。
3、滞环比较器： 在保护电路中，为了防止保护电路在保护点附近来回震荡，所以一般都增加一定的滞环。

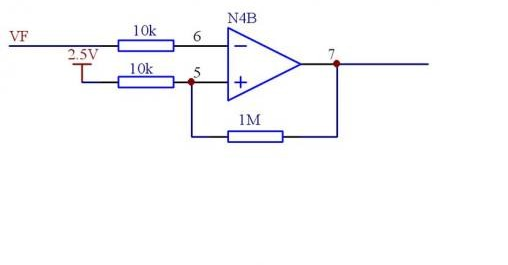

在下图中，1M电阻就起到滞环的作用，如果没有1M电阻，很明显，VF电压达到2.5V运放输出低电平，低于2.5V，运放输出高电平。增加1M电阻后，在运放输出低电平时，6脚电平为0.7+（2.5-0.7）*1000/1010=2.48V。当VF低于6脚电平后，7脚输出高电平（如果运放供电15V，7脚输出可按照14V计算）可以计算此时6脚电平为2.5+（14-2.5）*10/1010=2.61V，如果这是一个输入欠压保护电路，且VF为100：1的取样，则当输入电压高于261V，电路正常工作，当电压低于248V才会欠压保护，这样就增强了保护电路的抗干扰能力。
